振实密度测定仪的用途及安装使用方法

振实密度测定仪的用途及安装使用方法

一、用途及适用范围

振实密度测定仪是专门针对固体粉体密度的测量仪器，将定量的粉末置于量筒中，在保持颗粒原始形态下，通过振动装置均匀往复的上下直线运动，使颗粒间隙趋于一极限值，直到粉末的体积不再减小为止。粉末的质量除以振实后的体积，得到的就是样品的振实密度。

按照如下标准研发制造：

1、中国药典2025版

2、4.3寸触摸显示屏,  提供更便捷、简单、自然的人机交互方式；

3、使用长寿命、高可靠性的电机组件、具备优秀的启停响应能力；

4、使用32位的嵌入式RISC微处理器，具有低成本、高性能、低功耗的特点；

针对测试仪器的应用场景,  使用定制化的嵌入式操作系统,  使系统软件具有更强的稳定性和软件扩展能力；

5、采用了一个轻型、占用资源少、高性能、高可靠、可配置及美观的GUI(人机交互界面)，提升了用户体验水平；

6、内置嵌入式微型小票打印机；

7、测量结果精确到小数后3位；

8、仪器结构牢固，外型美观，操作简便。

二、主要技术规格及技术参数

1、工作电源：AC220V±10V 50HZ

2、连续工作时间：~ 8小时

3、振动频率： 0 ~ 300 转 / 分钟 可调

4、振动时长： 0 ~9999S 可调

5、振动幅度：1-14 mm（可选）

6、重复性误差：≤ 1％

7、振实方式：上下振动+旋转

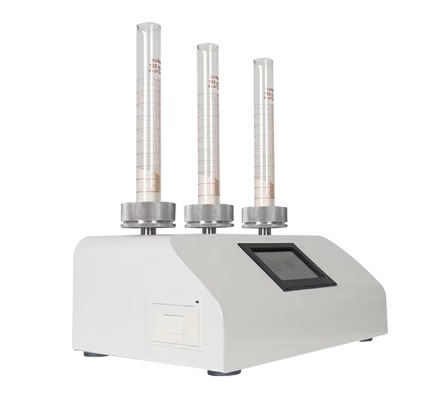

三、主要结构及电气原理图

四、量筒的安装

本仪器目前支持两种规格的量筒，分别为25mL、100mL，根据实际的测试要求，更换相应量筒。

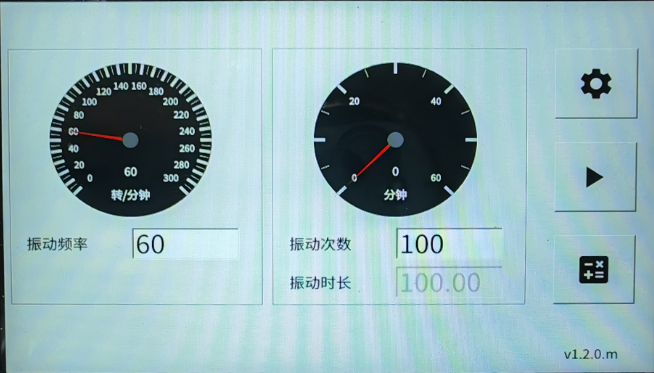

五、操作界面

1、用户可以点击上图中的"启动"按钮，即开始执行振实试验；例如振实参数如下：

振动频率：60 转/分钟振动次数：100 次

2、默认条件下，振实试验在完成100次的振动后，即可自动停止；

3、启动振实试验后，上图中的"启动"按钮，会显示为"停止"，用户也可在振实试验过程中，点击该按钮中止振实试验；

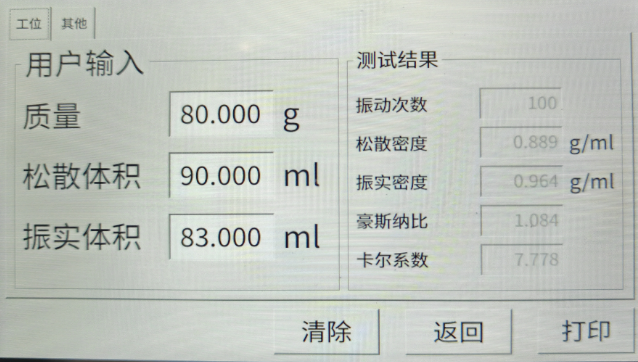

4、振实试验完成后，用户可以点击上图中的计算图标，进行振实试验后的指标的计算，指标计算界面如下图所示：

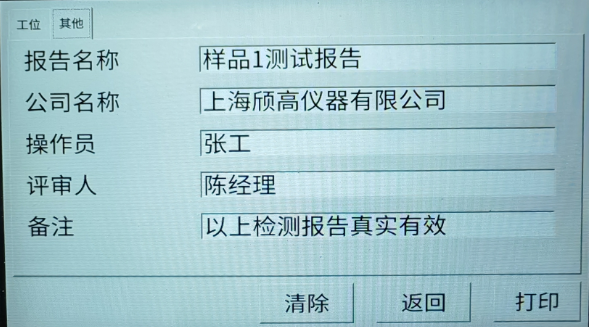

5、按其它进入报告信息设置界面：

六、试验过程操作

1、样品制备

由于样品潮湿经过机械振动将破坏样品本身的物理结构，甚至破碎，导致测量结果不能真实的反映实际物料的密度。处理办法：可以经过烘箱处理，样品接近常温时可以进行下一步。

2、称重：用天平称量一定质量的样品。

3、量筒的固定：将样品装入量筒中，应注意使粉末的表面处于水平状态。量筒托盘配有专用胶垫将量筒置于上面套上固定卡盘，扭紧螺纹。切记不可用力过大，以防量筒底部破裂。在扭动螺纹的过程中要确保量筒底部与胶垫之间紧密接触并保持水平。

4、打开电源开关后机器自检进入软件主界面后, 在此界面可设定振动频率及振动次数, 设定完成后, 按下右侧按钮，此时电机开始运转，电机带动凸轮做往复运动，使量筒中的粉末逐渐被振实。

5、振动结束后，按下右侧按钮,进入参数计算界面，可输入样品质量、松装体积、振实体积,  软件会自动计算如下参数:

A.        松装密度

B.        振实密度

C.        豪斯纳比

D.        卡尔系数

6、如用户需要可由机器自带的打印机打印出测试结果。

七、安装纸卷

1、当用户将原有打印纸用尽后，需要用户自行更换纸卷，首先将开盖键轻轻拉起，纸仓盖打开。 把打印纸装入，并拉出一截（超出一点撕纸牙齿），把纸放整齐，同时注意纸的方向。 合上纸仓盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。 接通打印机电源（机器电源开关），此时右上方的指示灯为绿色，右上方的指示灯也是走纸键，按下走纸键, 这时看一下走纸是否正常。

2、打印机指示灯绿亮为正常状态，状态指示灯红色为缺纸或表示状态异常。

3、正常上电后，按下打印机右上方"走纸"键可以进行检查走纸是否正常。

1、仪器成套
